Renishaw OTS: датчик наладки инструмента — обзор и инструкция
Точность обработки на станке с ЧПУ напрямую зависит от того, насколько правильно система ЧПУ «знает» фактическую длину и диаметр установленного инструмента. Контактные щупы неплохо справляются с крупными фрезами и резцами, но для тонких сверл, гравировальных фрез и хрупкого инструмента механический контакт — это риск поломки самого щупа или инструмента ещё до начала обработки. Renishaw OTS (Optical Tool Setting) решает эту задачу бесконтактным способом, измеряя инструмент лучом света. В статье рассмотрим принцип действия датчика, его модификации, порядок монтажа и настройки, а также сравним с контактными и другими оптическими системами наладки инструмента.
- Что такое Renishaw OTS и как он работает
- Отличие OTS от контактных датчиков TS
- Технические характеристики и модификации
- Монтаж и подключение на станке
- Настройка и калибровка в системе ЧПУ
- Типичные ошибки эксплуатации
- Сравнение с аналогами других производителей
- Заключение
Что такое Renishaw OTS и как он работает
Renishaw OTS — это оптическая система наладки инструмента, построенная на принципе прерывания светового луча. Передатчик формирует узкий пучок света (обычно инфракрасного диапазона), который направлен на приёмник, расположенный на противоположной стороне корпуса датчика. Когда вращающийся или неподвижный инструмент вводится в зону измерения, он частично перекрывает луч, и приёмник фиксирует момент затемнения. По координате оси в момент срабатывания система ЧПУ вычисляет фактическую длину инструмента и записывает её в таблицу коррекций.
Такой способ измерения не предполагает физического контакта режущей кромки с чувствительным элементом, поэтому OTS применяют там, где важно исключить риск повреждения тонкого инструмента: сверла малого диаметра, метчики, гравировальные фрезы, инструмент для печатных плат и часовой промышленности. Второе типовое применение — контроль поломки инструмента: система проверяет, перекрывает ли инструмент луч на ожидаемой длине, и если нет — фиксирует обрыв или скол.
Конструктивно OTS состоит из излучателя и приёмника, встроенных в компактный корпус, который крепится на столе или в рабочей зоне станка. Сигнал от приёмника поступает на интерфейсный блок, а затем — в контроллер ЧПУ, где обрабатывается штатным циклом измерения инструмента, аналогичным циклам для контактных щупов Renishaw.
Отличие OTS от контактных датчиков TS
Контактные датчики серии TS (например, TS27R) измеряют инструмент по факту механического касания стилуса — подвижного элемента с измерительным наконечником. При касании кинематика датчика размыкает электрическую цепь, и контроллер фиксирует координату. Это надёжный и точный способ для стандартной фрезерной и токарной оснастки, но он предполагает силовой контакт, пусть и небольшой.
OTS исключает механическое воздействие на инструмент полностью. Это принципиально важно в следующих случаях:
- измерение сверл и фрез диаметром менее 1 мм, которые могут погнуться или сломаться при касании стилуса;
- контроль инструмента на высоких оборотах без остановки шпинделя (для отдельных реализаций цикла);
- работа с хрупкими и нестандартными по геометрии инструментами, где точка контакта плохо определена;
- детектирование скола или обрыва тонкого инструмента, когда контактный щуп попросту не в состоянии зафиксировать разницу.
Обратная сторона — оптический канал чувствителен к загрязнению линз охлаждающей жидкостью, стружкой и масляным туманом, поэтому OTS требует более внимательного отношения к защите оптики и регулярной очистке, чем механический щуп. Подробнее о выборе датчиков для конкретных задач наладки можно почитать в материале про датчики Renishaw для ЧПУ.
Технические характеристики и модификации
Renishaw выпускает оптические системы наладки инструмента в нескольких вариантах исполнения — под задачи фрезерных станков, обрабатывающих центров и специализированного прецизионного оборудования. Общие для линейки параметры и подходы приведены в таблице ниже; точные цифры по конкретной модели уточняйте по паспорту и руководству станка.
| Параметр | Характеристика |
|---|---|
| Принцип измерения | Прерывание модулированного светового луча инструментом |
| Тип сигнала | Дискретный (срабатывание/отсутствие срабатывания), передаётся в интерфейс станка |
| Основные задачи | Измерение длины инструмента, контроль поломки/скола, измерение диаметра (в отдельных циклах) |
| Минимальный диаметр контролируемого инструмента | От долей миллиметра — уточняйте по руководству конкретной модели |
| Чувствительность к загрязнению | Высокая — требует защиты линз от СОЖ и стружки |
| Типовое применение | Мелкий и хрупкий инструмент, высокоскоростная обработка, гравировка |
Помимо систем на прерывании луча, у Renishaw есть контактные решения для тех же задач, а у смежных производителей — собственные оптические и инфракрасные аналоги. Например, инфракрасный датчик наладки инструмента Hexagon работает по схожему бесконтактному принципу.
Бесконтактная инфракрасная система измерения инструмента, применяется по тому же принципу, что и OTS — без механического контакта с режущей кромкой.
Монтаж и подключение на станке
Установка оптического датчика наладки инструмента требует более точного расположения, чем монтаж контактного щупа, поскольку луч должен пересекать инструмент в заданной точке рабочей зоны без препятствий.
- Выберите место установки так, чтобы луч перекрывался инструментом при подходе по оси Z (или соответствующей оси станка), а стол и оснастка не создавали помех оптическому каналу.
- Закрепите корпус излучателя и приёмника на жёстком основании — вибрация или люфт крепления искажают момент срабатывания.
- Проложите кабель до интерфейсного блока с учётом требований по экранированию — оптический сигнал преобразуется в электрический уже внутри датчика, и наводки на этом участке недопустимы.
- Предусмотрите обдув или защитный кожух для линз, если рабочая зона активно орошается СОЖ.
- Подключите интерфейсный блок к системе ЧПУ согласно схеме станка — вход обычно заведён в тот же контур, что и контактные щупы измерения детали и инструмента.
Работы по установке и юстировке датчиков наладки инструмента лучше доверять специалистам, знакомым с конкретной моделью станка — ошибка в базовой точке приводит к системному сдвигу коррекции на всех инструментах. Если требуется установка «под ключ», можно обратиться к услуге установки датчиков измерения детали и привязки инструмента.
Настройка и калибровка в системе ЧПУ
После механического монтажа датчик необходимо привязать к системе координат станка и настроить макроциклы измерения инструмента.
- Определение координат датчика. Выполняется эталонным инструментом известной длины и диаметра: система запоминает координату срабатывания луча и использует её как опорную точку для последующих измерений.
- Настройка скорости подхода. Слишком быстрое приближение инструмента к лучу увеличивает погрешность момента срабатывания из-за инерции контроллера и времени реакции приёмника; слишком медленное — увеличивает цикл измерения. Оптимальную скорость подбирают по паспорту станка.
- Проверка повторяемости. Несколько измерений одного и того же инструмента подряд должны давать разброс в пределах паспортной точности датчика — иначе стоит проверить крепление, чистоту оптики и стабильность питания.
- Интеграция с циклом контроля поломки. Отдельно настраивается порог: если инструмент после реза не перекрывает луч на ожидаемой длине, программа ЧПУ должна останавливать цикл и выдавать сообщение оператору.
Циклы измерения обычно реализованы в ПЛК станка или макросах системы ЧПУ — при переходе с контактного датчика на оптический эти макросы, как правило, требуют доработки, поскольку логика срабатывания отличается. Подробнее о роли программируемого логического контроллера в подобных задачах — в статье что такое ПЛК станка с ЧПУ.
Типичные ошибки эксплуатации
Большая часть отказов оптических систем наладки инструмента связана не с самим датчиком, а с условиями его работы.
- Загрязнение линз. Плёнка масла, охлаждающей жидкости или мелкой стружки на излучателе и приёмнике снижает интенсивность луча и приводит к ложным срабатываниям или полному отсутствию сигнала. Решение — регулярная очистка и защитные шторки.
- Вибрация крепления. Неплотная фиксация корпуса датчика сдвигает координату срабатывания от цикла к циклу, из-за чего система «плавает» по длине инструмента.
- Некорректная скорость подхода. Слишком высокая скорость на этапе поиска луча увеличивает погрешность определения точки касания.
- Игнорирование теплового дрейфа. Как и любой прецизионный измерительный узел, датчик и его крепление подвержены тепловому расширению при длительной работе станка — для критичных по точности задач стоит выдерживать время прогрева.
- Отсутствие защиты кабеля. Повреждение экранированного кабеля интерфейса — частая причина потери сигнала, схожая с проблемами, которые встречаются у контактных измерительных систем.
Если приёмник контактного или оптического датчика перестаёт «видеть» сигнал, стоит проверить не только сам датчик, но и цепь передачи — подробный разбор подобной неисправности на измерительной системе Renishaw приведён в статье Renishaw OMP40: приёмник не видит датчик.
Сравнение с аналогами других производителей
Помимо Renishaw, оптические и контактные системы наладки инструмента выпускают Heidenhain и Hexagon. Выбор зависит от типа станка, диапазона используемого инструмента и требований к точности.
| Система | Принцип | Область применения |
|---|---|---|
| Renishaw OTS | Оптический (прерывание луча) | Мелкий и хрупкий инструмент, контроль поломки |
| Renishaw TS27R | Контактный | Стандартный фрезерный и токарный инструмент |
| Heidenhain TT 160 / TT 460 | Контактный | Обрабатывающие центры, высокая повторяемость |
| Heidenhain TL Micro | Лазерный (бесконтактный) | Прецизионное измерение микроинструмента и контроль обрыва |
| Hexagon IRT65.00 | Инфракрасный (бесконтактный) | Аналогичные задачи бесконтактной наладки инструмента |

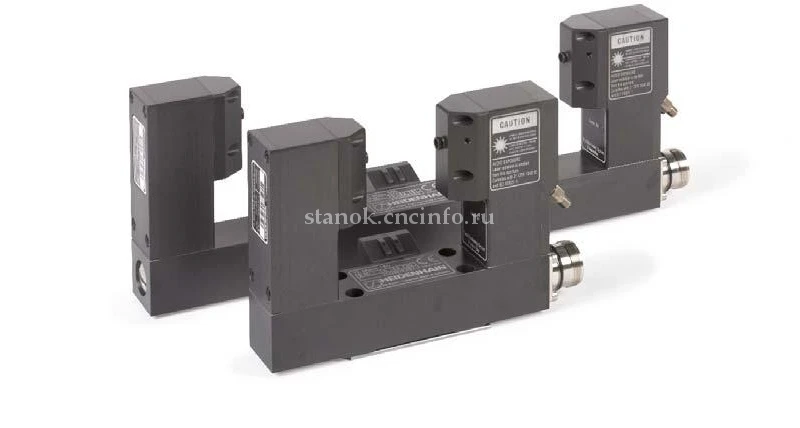

Ближайший функциональный аналог оптического принципа OTS среди систем Heidenhain: бесконтактное измерение и контроль обрыва микроинструмента лазерным лучом.
Контактный датчик для сравнения с бесконтактной системой OTS — оправдан для стандартного инструмента, где механическое касание не создаёт риска повреждения.
Классический контактный датчик Renishaw для наладки инструмента — используется совместно с OTS или вместо него, если по инструменту допустим механический контакт.
FAQ: частые вопросы
В чём главное отличие Renishaw OTS от контактных датчиков TS?
OTS измеряет инструмент бесконтактно, прерыванием светового луча, тогда как TS требует физического касания стилуса. Это делает OTS предпочтительным для тонкого и хрупкого инструмента.
Можно ли использовать OTS для контроля поломки инструмента во время обработки?
Да, это одна из основных задач датчика — если инструмент после реза не перекрывает луч на ожидаемой длине, система фиксирует обрыв или скол и останавливает цикл.
Почему датчик OTS иногда даёт ложные срабатывания?
Чаще всего причина — загрязнение линз излучателя или приёмника охлаждающей жидкостью, маслом или мелкой стружкой. Также сбои возникают из-за вибрации крепления и слишком высокой скорости подхода инструмента.
Нужно ли перенастраивать макроциклы ЧПУ при переходе с контактного датчика на OTS?
Да, логика срабатывания оптической системы отличается от контактной, поэтому макросы измерения инструмента и коды остановки при поломке обычно требуют доработки под конкретную модель датчика.
Чем OTS отличается от инфракрасных и лазерных аналогов других производителей?
Принцип у них схож — бесконтактное измерение по прерыванию луча, будь то оптический, инфракрасный или лазерный источник. Разница в основном в конструктивном исполнении, точности и совместимости с конкретной системой ЧПУ.
Заключение
Renishaw OTS закрывает нишу, где контактные щупы работают на пределе своих возможностей — измерение и контроль поломки тонкого, хрупкого и высокоскоростного инструмента. Взамен от эксплуатационного персонала требуется больше внимания к чистоте оптики и жёсткости крепления, чем при работе с механическими датчиками. Выбор между оптической и контактной системой определяется не производителем, а составом инструмента и требованиями конкретного техпроцесса.
Если вы подбираете датчик наладки инструмента под конкретный станок, сомневаетесь в совместимости интерфейса или столкнулись с нестабильными показаниями уже установленного OTS, специалисты ООО «Эффективное производство» помогут подобрать оборудование, выполнить монтаж и настроить циклы измерения под вашу систему ЧПУ.
