Ошибка Haas 124 Low Battery: что делать и как заменить батарею
Сообщение «124 Low Battery» на стойке Haas выглядит безобидно: станок продолжает работать, программы запускаются. Но речь идёт о батарее, которая питает память управления, пока станок обесточен. Если проигнорировать предупреждение и выключить станок, можно потерять параметры, смещения инструмента и рабочих координат, макропеременные и программы. В материале разобрано, что означает код, как отличить разряженную батарею от других неисправностей, в каком порядке готовиться к замене и что проверить после неё. Точный смысл кодов и процедура замены зависят от поколения стойки и конфигурации станка, поэтому сверяйтесь с руководством по обслуживанию вашей модели.
- Что означает alarm 124 и зачем стойке батарея
- Симптомы и вероятные причины: таблица
- Что сделать до замены: резервная копия
- Порядок замены батареи
- Если сообщение не исчезает: диагностика
- После замены и после потери данных
- Заключение
Что означает alarm 124 и зачем стойке батарея
Alarm 124 Low Battery — предупреждение о низком напряжении батареи резервного питания. Часть данных стойка хранит в энергозависимой памяти SRAM (статическая оперативная память). При включённом станке она питается от блока питания, а при отключении — от небольшого литиевого элемента на плате. Когда напряжение элемента падает ниже порога, система выводит сообщение, пока содержимое памяти ещё не потеряно.
Обычно в такой памяти хранятся:
- параметры станка и настройки;
- таблица смещений инструмента и рабочих координат (G54–G59 и далее);
- макропеременные, в том числе используемые циклами измерения;
- пользовательские программы, если они лежат в памяти стойки, а не на внешнем носителе.
Состав данных зависит от поколения стойки, поэтому уточняйте по руководству станка. Главное, что стоит понимать: alarm 124 — это предупреждение заранее, а не сбой. Сколько времени осталось до фактической потери данных, предсказать нельзя: оно зависит от состояния элемента и от того, как долго станок стоит выключенным. Поэтому менять батарею нужно в ближайшую плановую остановку, не дожидаясь выходных или отпуска.
Если вы сталкиваетесь и с другими сообщениями стойки, общий перечень есть в статье «Haas: коды ошибок ЧПУ». Сообщения о сервоприводах, например 103–105 Servo Error Too Large и 108 Servo Overload, относятся к другому узлу и с батареей не связаны.
Симптомы и вероятные причины: таблица
Alarm 124 относится к группе питания и памяти. Опасность в том, что последствия проявляются не сразу, а при следующем включении, когда батарея уже не смогла удержать данные. Ниже — ситуации, с которыми чаще всего приходят к ремонтникам, и то, что стоит проверить в первую очередь. Это общеинженерная логика диагностики, а не перечень кодов производителя.
| Ситуация | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| 124 появляется при включении, данные на месте | Напряжение элемента ниже порога, память пока цела | Естественная выработка ресурса батареи | Дату последней замены, выполнить резервную копию, запланировать замену |
| 124 появляется после долгого простоя станка | Батарея разряжалась всё время, пока станок был обесточен | Станок стоял выключенным, питание памяти шло только от элемента | Целостность параметров, смещений и макропеременных, затем замена элемента |
| 124 вернулся вскоре после замены | Новый элемент не обеспечивает нормального напряжения или цепь заряда/питания неисправна | Элемент неподходящего типа, залежавшийся, плохой контакт в держателе | Тип и напряжение элемента, полярность, контакты держателя, следы окисления |
| После выключения станка пропали смещения или параметры | Память потеряла содержимое | Батарея разрядилась полностью, питание было снято при замене | Наличие свежей резервной копии, восстановление из неё, перепроверка привязок |
| 124 не исчезает при исправном новом элементе | Стойка по-прежнему видит низкое напряжение или не сбросила сообщение | Неисправность платы, цепи контроля напряжения, обрыв дорожки | Напряжение на выводах держателя мультиметром, сброс сообщения по руководству, диагностика платы |
Коды и формулировки могут различаться между классической стойкой Haas и более новыми поколениями управления, поэтому поведение сообщения в вашей версии уточняйте в документации к станку.
Что сделать до замены: резервная копия
Замена элемента кажется простой операцией, но именно в этот момент данные в памяти наиболее уязвимы. Поэтому до того, как открывать шкаф управления, сохраните всё, что можно сохранить.
- Сделайте резервную копию параметров, смещений инструмента и рабочих координат, макропеременных и программ. Способы (USB-накопитель, сетевая папка, встроенные функции сохранения) зависят от версии стойки — уточняйте по руководству.
- Зафиксируйте значения вручную для самых критичных данных: привязки детали, длины и диаметры инструмента, параметры измерительных циклов. Фото экрана тоже подходит как дополнительная страховка.
- Подготовьте новый элемент того типа, который указан в документации станка. Не подбирайте «похожий по размеру»: у элементов отличаются напряжение, химия и допустимый ток.
- Убедитесь в допуске к работам в шкафу управления. Работать должен персонал с соответствующей группой по электробезопасности.
Копия должна лежать вне стойки. Файл в той же памяти, которая под угрозой, резервной копией не считается.
Порядок замены батареи
Расположение элемента (обычно это плата процессора в шкафу управления) и допустимость замены при включённом питании различаются по поколениям стоек. Ниже — общий порядок, который нужно сверить с руководством по обслуживанию вашего станка.
- Остановите обработку, выведите станок в безопасное состояние и нажмите аварийный стоп.
- Уточните по руководству, как именно вы меняете элемент: с обесточиванием или с включённой стойкой. Если инструкция производителя предусматривает замену под питанием, помните, что в шкафу присутствует опасное напряжение.
- Снимите защитные панели, найдите батарею и запомните полярность. Сфотографируйте положение до извлечения.
- Извлеките старый элемент и установите новый того же типа с соблюдением полярности. Не касайтесь контактов платы пальцами и инструментом, учитывайте статическое электричество.
- Установите панели на место, включите станок и сбросьте сообщение способом, указанным в руководстве.
- Сверьте параметры и смещения с резервной копией. Если данные пропали, восстановите их.
| Подход | Плюсы | Риски |
|---|---|---|
| Замена при включённом питании стойки (если допускает руководство) | Память питается от блока питания, потеря данных маловероятна | Опасное напряжение в шкафу, нужен допуск и аккуратность |
| Замена при выключенном станке | Безопаснее для персонала | Память может потерять данные, пока нет резервного питания |
Независимо от выбранного варианта резервная копия обязательна. Тип и срок службы батареи, а также рекомендуемый интервал замены берите из документации: универсальных цифр здесь нет. На практике многие службы заменяют элемент превентивно, раз в год в рамках планового ТО, не дожидаясь аварийного сообщения.
Если сообщение не исчезает: диагностика
Если после замены alarm 124 остаётся, двигайтесь от простого к сложному.
- Проверьте сам элемент. Измерьте напряжение на новой батарее до установки. Элемент, пролежавший долго или хранившийся неправильно, может оказаться слабым.
- Проверьте контакты держателя. Окисление, слабый прижим и грязь дают падение напряжения и ложное срабатывание.
- Проверьте полярность и тип. Неподходящий элемент может создавать нужное напряжение лишь на холостом ходу и «проседать» под нагрузкой.
- Убедитесь в сбросе сообщения. В некоторых версиях сообщение нужно сбросить вручную по инструкции, иначе оно остаётся на экране после смены батареи.
- Оцените состояние платы. Если напряжение на выводах держателя в норме, а сообщение осталось, неисправна цепь контроля на плате процессора. Такая неисправность решается ремонтом или заменой печатной платы.
Как отличить неисправность платы управления от проблем силовой части? Alarm 124 относится к цепи памяти на плате управления: питание двигателей и приводов он не затрагивает. Если вместе с 124 появляются сообщения о перегрузке осей, ошибках слежения или пропадании питания, ищите проблему в блоке питания, приводах или внешней сети. Начните с проверки блоков питания и входного напряжения. Если вы не уверены в причине, лучше обратиться к специалистам: на странице ремонта оборудования описано, с какими неисправностями они работают, а система диагностики помогает собрать данные о состоянии станка.
После замены и после потери данных
Если данные сохранились, достаточно сверить значения и вернуться к обработке. Если память потеряна, восстановите параметры, смещения и макропеременные из резервной копии. Затем проверьте привязку детали и инструмента: ошибка в одном смещении ведёт к браку или столкновению.
Отдельно проверьте измерительные циклы. Если на станке установлен контактный щуп, например щуп Renishaw, то циклы измерения используют макропеременные и параметры, которые могли измениться при потере памяти. После восстановления данных откалибруйте щуп, убедитесь, что циклы работают штатно, и перепроверьте привязки на контрольной детали. Для станков Haas доступно программное обеспечение Renishaw для измерительных циклов и настройки инструмента.

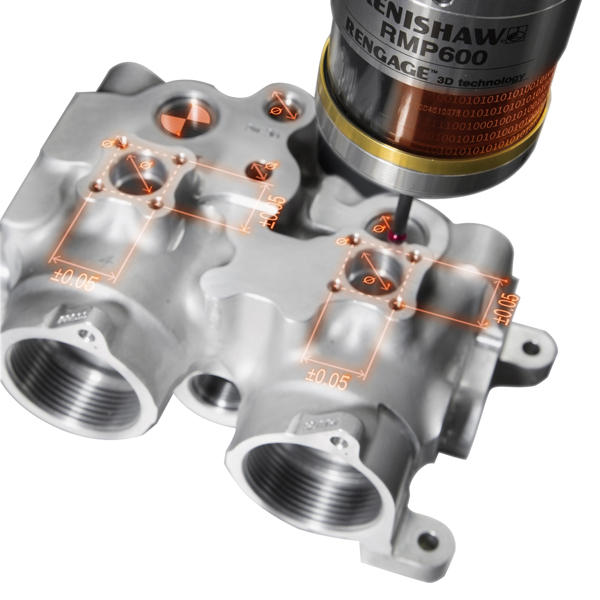

Пакет Renishaw с циклами измерения детали для обрабатывающих центров Haas. Нужен, если после восстановления данных требуется перепроверить привязки и работу щупа.
Привязку инструмента тоже нужно проверить после любой потери таблицы смещений. Для этого используют контактную настройку инструмента, и в таком случае пригодится соответствующее программное обеспечение.

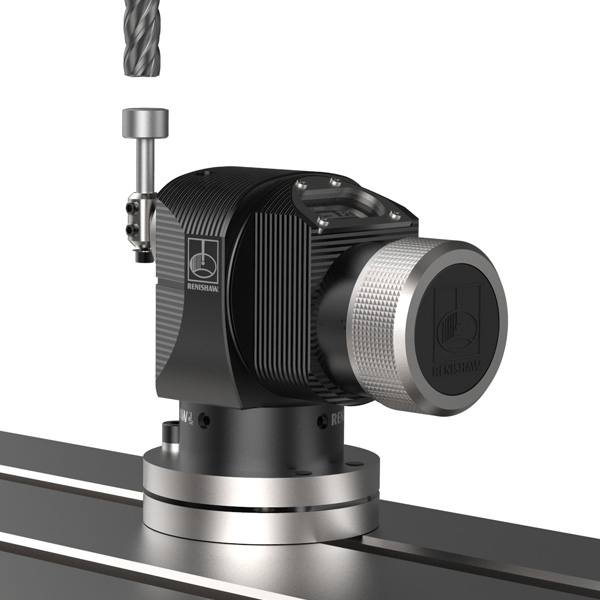

Программное обеспечение Renishaw для контактной настройки инструмента на Haas. Помогает быстро восстановить длины и диаметры в таблице смещений.
Чтобы подобные ситуации не повторялись, внесите замену батареи в график ТО, храните актуальные резервные копии вне станка и не оставляйте станок обесточенным на длительное время без необходимости.
FAQ: частые вопросы
Что означает alarm 124 Low Battery на станке Haas?
Напряжение батареи, которая питает память стойки при выключенном станке, упало ниже порога. Память пока цела, но батарею нужно заменить в ближайшую плановую остановку.
Можно ли продолжать работать со включённым alarm 124?
Станок обычно продолжает работать, но запаса времени до фактической потери данных предсказать нельзя. Сделайте резервную копию и запланируйте замену, не оставляя станок обесточенным надолго.
Какие данные теряются при полном разряде батареи?
Могут пропасть параметры, смещения инструмента и рабочих координат, макропеременные и программы в памяти стойки. Состав данных зависит от поколения управления, уточняйте по руководству станка.
Можно ли менять батарею при включённом станке?
Допустимость зависит от поколения стойки и инструкции производителя. Если замена под питанием разрешена, учитывайте опасное напряжение в шкафу и работайте с допуском. В любом случае сначала сделайте резервную копию.
Что делать, если alarm 124 остаётся после замены батареи?
Проверьте тип и напряжение нового элемента, полярность, контакты держателя и сброс сообщения. Если напряжение на выводах держателя в норме, а сообщение осталось, нужна диагностика платы процессора.
Заключение
Alarm 124 Low Battery — предупреждение, а не отказ, но оно даёт ограниченное время на действия. Алгоритм простой: сделать резервную копию, заменить элемент рекомендованного типа, проверить данные и привязки. Если сообщение не уходит после замены, причина обычно в контактах, неподходящем элементе или цепи контроля на плате.
Если вы не уверены в причине или данные уже потеряны, специалисты ООО «Эффективное производство» помогут с диагностикой, ремонтом плат и подбором комплектующих для станков с ЧПУ. Свяжитесь с нами через раздел «Контакты».
